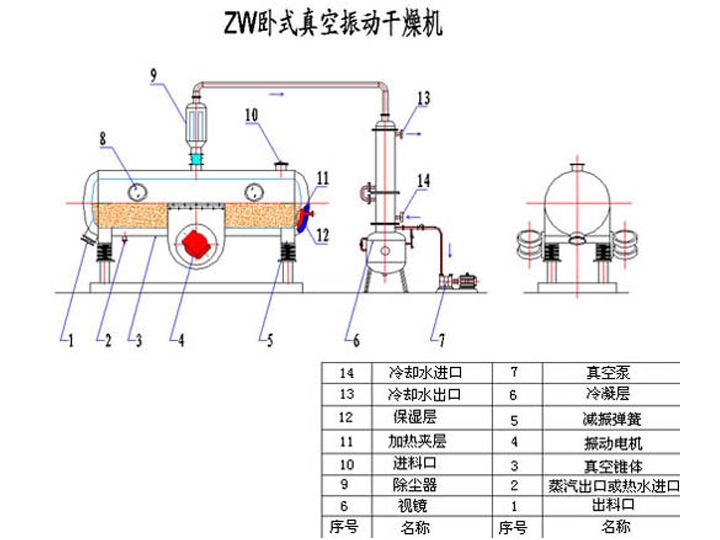

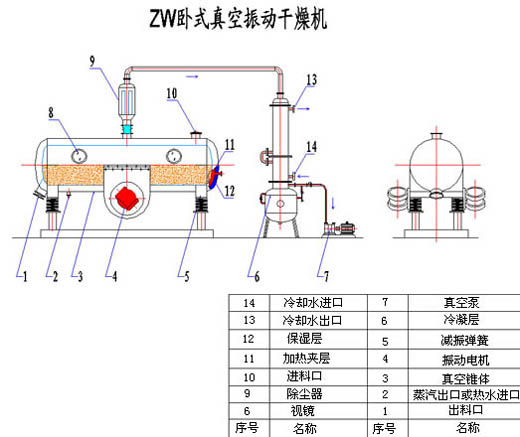

一、概述   為了增大干燥面積，我公司在立式真空振動干燥機的基礎上進行了改進，設計了ZW臥式真空振動干燥機，設備由加熱系統、帶夾套罐體、振動電機、真空系統、冷凝系統、出料裝置及控制系統等部分組成。

二、設備特點 1、由于采了臥式罐體，有效干燥面積明顯增大，干燥速度得到了提高； 2、物料在真空環境下低溫干燥，特別適用于熱敏性物料、憎氧物料或有特殊干燥要求的物料； 3、傳熱方式主要為傳導傳熱，且在振動的作用下，物料呈流化狀態，傳熱表面不斷更新，熱效率得到了提高，節省能源； 4、設備無動密封結構，無動密封污染，安全可靠； 5、有機容劑可由冷凝器回收，有效降低生產成本； 6、可實現真空進料，振動出料，操作方便； 7、設備可安裝在位自動清洗裝置，清洗非常方便，罐體內壁光滑，符合GMP有關要求。

三、工作原理   罐體設有加熱夾套，熱源為熱水、導熱油或低壓蒸汽，從而能使罐體內壁保持一定的加熱溫度。工作時，在真空泵的作用下，機內保持一定的真空條件。罐體內的物料在振動電機的作用下不斷地流化翻動，并與錐體內壁充分接觸，實現熱量傳遞，從而使物料內部濕分不斷蒸發，濕汽由真空泵引出，經冷凝器收集。干燥完成后，打開出料閥出料。

四、使用范圍   該設備主要用于醫藥、化工、食品等行業中對熱敏性物料、憎氧物料或有特殊干燥要求的粉、粒狀物料進行干燥，也可用于液體物料的濃縮、有機容劑的回收等。

五、設備主要技術參數
