一、設計工藝條件（客戶提供）

進料100T/天，即4.167噸／小時，含水80％，干燥至終水分30%進碳化爐，干燥機熱源采用0.5-0.6Mpa飽和蒸汽，碳化爐熱源采用天然氣。干燥機氣體冷凝回收凈化系統

二、推薦選型設備及參考照片

2.1 選用干燥：非標YP-450臥式圓盤干燥機 1臺

碳化爐：Φ1800x14x11000 1臺

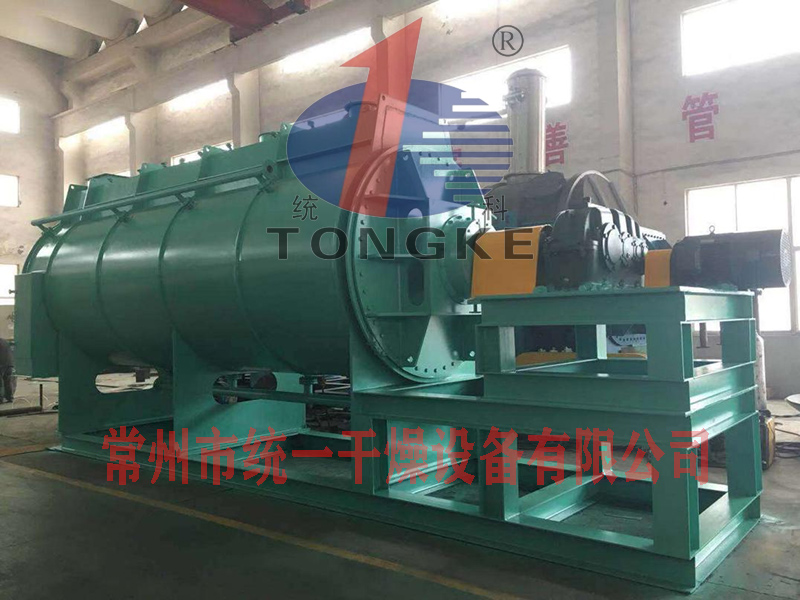

三、設備有關照片

四、工作原理

4.1工作原理：

圓盤干燥機主要由筒體、圓盤主軸、傳動機構和蒸汽加熱系統組成。筒體是帶夾套的圓柱形，夾套內通入蒸汽，底部有排水口。筒體頂部有一個排氣口，用以排出已蒸發的水蒸汽;一個進料口，濕物料由此加入干燥機內。筒體底部有一個排料口，用于排出已干燥的物料或者清洗排水。筒體出料兩側各有一個清掃排料口。筒體上方還裝有擋料板，使轉盤保持自潔。筒體內的主軸由一根空心主軸和空心圓盤組成。主軸通入蒸汽，并分配到圓盤內，冷凝水及不凝氣通過旋轉接頭從軸端排出。

主軸的圓盤外緣裝有弧板，使物料能沿著干燥機筒體向出料口方向緩慢移動。物料的干燥是通過蒸汽將主軸、圓盤加熱，使物料充分接觸，再通過引風機排出。干燥機主軸是通過電機與減速機構來帶動旋轉。

4.2技術特點及優勢：

1） 傳熱圓盤、傳熱性能好。

2） 干燥機內轉子淹沒在物料中，傳熱面積被充分利用。

3） 從定子到旋轉圓盤上都裝有刮板，可以調節物料在干燥機內的停留時間。

4） 干燥工程封閉操作，適宜濕氣體有害、有異味的情況。

5） 設備運行平穩，操作維護簡單；可以連續操作，也可以間歇操作。

6） 既可以作為干燥、加熱器，也可以作為冷卻機使用。

7）構造牢固，持久耐用

8）轉子轉速低，磨損小

9) 維修少，持續運行性好，保證運行穩定。

10）該干燥機屬于傳導干燥，相比氣流干燥機能耗低，每蒸發1kg水約消耗750大卡熱量。

11）該干燥機屬于常壓操作使用，每分鐘主軸旋轉5-6轉，旋轉速度可調，磨擦速率慢，運行安全。

12）由于選用的排氣機排氣量小，減小的了粉塵的處置。

4.3 尾氣冷凝器介紹

設備概述 本次干化尾氣處理系統配套的尾氣冷凝器，采用間接式管殼換熱型式， 尾氣冷凝器配置了雙管程立式結構，尾氣走管程，冷卻水走殼程，******限度的減少了內部積塵情況。同時按低換熱效率考慮，加大了循環冷卻水流量（循環冷 卻水系統補水采用污水廠給水，但須達到《城市污水再生利用工業用水水質（GB/T19923-2005）》標準中敞開式循環冷卻水系統補充水要求），有效保證了尾氣中水蒸汽冷凝至液態，減少了干化系統尾部管道出現低溫腐蝕及減少了高溫時產生氣味，尾氣冷凝下來的液體污水通過自流方式輸送至廢水箱，再通過廢水泵輸送至廠區滲濾液站進行處理（廢水處理由用戶自備）。

4.4 碳化爐

本項目需要1臺設備生產規模30噸日處理。根據工藝要求，項目需購置各類設備，包括生產設備、輔助設備、相關配套設備等。本項目生產線為裂解生產設備1套，干化氣冷卻分離生產設備1套。
